当前位置:首页--排污泵系列产品--JPWQ型不锈钢自动搅匀排污泵
JPWQ型不锈钢自动搅匀排污泵
一、JPWQ型不锈钢自动搅匀排污泵产品概述:

JPWQ型不锈钢自动搅匀排污泵是我厂引进国外技术,结合国内泵的运行实际特点而精心设计的系列高科技产品。其结构设计极为独特、紧凑、领先、美观。

JPWQ型不锈钢自动搅匀排污泵是在吸收国外先进技术的基础上,结合中国国情和公司多年的潜水排污泵生产经验,采用优秀的水力模型自主开发研制而成的新一代泵类产品。JPWQ不锈钢套排污泵是在JYWQ自动搅匀排污泵的基础上,加装了不锈钢外套内循环冷却系统,电机部分露出液面不超过也可照常使用。不锈钢搅匀泵不但具有效率高、安全可靠、寿命长、外型美观和排污性能好等优点,特别是在排送固体颗粒和长纤维垃圾以减少污水坑内沉积等方面,具有独特功能。而且还具有可自动耦合安装、自动控制和节省泵站土建造价等优点,在输送含有大颗粒和长纤维液体方面效率显著,搅匀能力强。特别是在排送固体颗粒和长纤维垃圾以减少污水坑内沉积等方面,具有独特功能。

JPWQ型不锈钢自动搅匀排污泵水力性能先进成熟,产品经测试各项性能指标均达到或超过有关标准JB/T5118-2001规定,产品投放市场后以其独特的功效、可靠的性能、稳定的质量受到广大用户的欢迎和好评。注:JYWQ为普通型自动搅匀排污泵

JPWQ为带不锈钢外套的自动搅匀排污泵。如特殊要求也可以定做整体不锈钢的不锈钢自动搅匀排污泵。

JYWQ、JPWQ系列自动搅匀排污泵是在普通型排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤,节约了运行成本,是具有明显的先进性和实用性的环保产品。

二、JPWQ型不锈钢自动搅匀排污泵产品特点:

1、JPWQ不锈钢自动搅匀泵采用大流道抗堵塞水力部件设计的单流道或双流道封闭式叶轮结构,大大提高了污物通过能力,能有效的通过与泵口径相当的纤维物质和直径为泵口径约30%~50%的固体颗粒。

2、JPWQ带内循环冷却系统,能保证水泵在水池最低水位正常。其独特的撕裂机构能把纤维物质撕裂、切断,然后顺利排放无需在泵上加滤网。

3、JPWQ不锈钢自动搅匀泵整体结构紧凑,体积小、噪音小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

4、机械密封采用新型硬质耐磨的碳化钨材料,同时将密封改进为两个单端面串联密封,并相对独立工作,使电机和泵部分密封隔离。可使泵安全连续运行8000小时以上。

5、该排污泵油室内设置有高精度抗干扰漏水检测传感器及定子绕组内预埋了热敏元件,对水泵电机绝对保护。

6、JPWQ不锈钢自动搅匀泵可根据用户需要配备自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行绝对保护,提高了产品的安全性与可靠性。

7、可根据用户需要配备浮球开关可以根据所需液位变化,自动控制泵的起动与停止,无需专人看管,使用极为方便。

8、可根据用户需要配备自动耦合装置,它给安装、维修带来极大方便。

9、安装方式有固定式自动耦合安装和移动式自由安装两种,可满足不同的使用场合。

10、JPWQ自动搅匀排污泵配有搅拌装置,它可以有效的搅拌污水坑内的沉淀物,使泵顺利排除污物,减少坑内沉积。

三、 JPWQ型不锈钢自动搅匀排污泵使用条件:

流量范围:7-900m3/h
扬程范围:6-40M
配套功率范围:1.1-90KW
出水口径范围:40-300MM
搅拌范围:1200-3000MM
介质温度:<60℃
介质重度1-1.3KG/DM 3
PH值范围:4-9


四、JPWQ型不锈钢自动搅匀排污泵使用范围:

1、市政工程、建筑工地。

2、住宅区的污水排水站。

3、勘探、矿山、发电厂配套附机。

4、工厂、商业严重污染废水的排放。

5、农村沼气池、农田灌溉、河塘清淤。

6、人防系统排水站、自来水厂的给水装置。

7、城市污水处理厂、医院、宾馆的排水系统。


五、 JPWQ型不锈钢自动搅匀排污泵参数表:

型号
排出
流量
扬程
转速
功率
搅匀
口径(D)
(Q)
(H)
(n)
(N)
自径(d)
(mm)
(m3/h)
(m)
(r/min)
(kw)
(mm)
JPWQ25-7-8-1000-0.55
25
7
8
2900
0.55
1000
JPWQ25-8-12-1000-0.75
25
8
12
2900
0.75
1000
JPWQ25-8-25-1000-1.5
25
8
25
2900
1.5
1000
JPWQ25-6-30-1000-2.2
25
6
30
2900
2.2
1000
JPWQ40-7--10-1000-0.75
40
7
10
2900
0.75
1000
JPWQ40-7-15-1000-1.1
40
7
15
2900
1.1
1000
JPWQ40-7-30-1000-2.2
40
7
30
2900
2.2
1000
JPWQ50-20-7-1200-0.75
50
20
7
2900
0.75
1200
JPWQ50-10-10-1200-0.75
50
10
10
2900
0.75
1200
JPWQ50-15-15-1200-1.5
50
15
15
2900
1.5
1200
JPWQ50-25-10-1200-1.5
50
25
10
2900
1.5
1200
JPWQ50-15-20-1200-2.2
50
15
20
2900
2.2
1200
JPWQ50-23-15-1200-2.2
50
23
15
2900
2.2
1200
JPWQ50-42-9-1200-2.2
50
42
9
2900
2.2
1200
JPWQ50-12-30-1400-3
50
12
30
2900
3
1400
JPWQ50-17-25-1200-3
50
17
25
2900
3
1200
JPWQ50-25-22-1200-4
50
25
22
2900
4
1200
JPWQ50-40-15-1200-4
50
40
15
2900
4
1200
JPWQ50-25-32-1400-5.5
50
25
32
2900
5.5
1400
JPWQ65-25-15-1400-2.2
65
25
15
2900
2.2
1400
JPWQ65-37-13-1400-3
65
37
13
2900
3
1400
JPWQ65-25-28-1400-4
65
25
28
2900
4
1400
JPWQ80-40-7-1600-2.2
80
40
7
1450
2.2
1600
JPWQ80-29-8-1600-2.2
80
29
8
2900
2.2
1600
JPWQ80-43-13-1600-3
80
43
13
2900
3
1600
JPWQ80-50-10-1600-3
80
50
10
2900
3
1600
JPWQ80-40-15-1600-4
80
40
15
2900
4
1600
JPWQ80-60-13-1600-4
80
60
13
2900
4
1600
JPWQ80-35-22-1600-5.5
80
35
22
1450
5.5
1600
JPWQ80-50-25-1600-7.5
80
50
25
2900
7.5
1600
JPWQ100-80-9-2000-4
100
80
9
1450
4
2000
JPWQ100-110-10-2000-5.5
100
110
10
1450
5.5
2000
JPWQ100-65-15-2000-5.5
100
65
15
1450
5.5
2000
JPWQ100-100-15-2000-7.5
100
100
15
1450
7.5
2000
JPWQ100-80-20-2000-7.5
100
80
20
1450
7.5
2000
JPWQ100-50-35-2000-11
100
50
35
1450
11
2000
JPWQ100-70-22-200-11
100
70
22
1450
11
2000
JPWQ100-100-22-2000-15
100
100
22
1450
15
2000
JPWQ100-80-30-2000-15
100
80
30
1450
15
2000
JPWQ150-150-10-2000-7.5
150
150
10
1450
7.5
2000
JPWQ150-210-7-2600-7.5
150
210
7
1450
7.5
2600
JPWQ150-250-6-2600-7.5
150
250
6
1450
7.5
2600
JPWQ150-100-15-2600-11
150
100
15
1450
11
2600
JPWQ150-145-15-2600-11
150
145
15
1450
11
2600
JPWQ150-200-10-2600-15
150
200
10
1450
15
2600
JPWQ150-65-40-3200-18.5
150
65
40
1450
18.5
3200
JPWQ150-180-22-2600-18.5
150
180
22
1450
18.5
2600
JPWQ150-150-26-2600-18.5
150
150
26
1450
18.5
2600
JPWQ150-110-30-2600-18.5
150
110
30
1450
18.5
2600
JPWQ150-300-15-2600-22
150
300
15
1450
22
2600
JPWQ150-130-30-2600-22
150
130
30
1450
22
2600
JPWQ150-200-30-2600-37
150
200
30
1450
37
2600
JPWQ150-150-35-3200-37
150
150
35
1450
37
3200
JPWQ150-140-40-3200-37
150
140
40
980
37
3200
JPWQ200-300-7-3000-11
200
300
7
960
11
3000
JPWQ200-250-11-3000-15
200
250
11
1450
15
3000
JPWQ200-300-10-30000-15
200
300
10
1450
15
3000
JPWQ200-250-15-3000-18.5
200
250
15
1450
18.5
3000
JPWQ200-400-10-3000-22
200
400
10
1450
22
3000
JPWQ200-310-13-3000-22
200
310
13
1450
22
3000
JPWQ200-400-13-3000-30
200
400
13
1450
30
3000
JPWQ200-280-22-3000-30
200
280
22
1450
30
3000
JPWQ200-350-25-3200-37
200
350
25
1450
37
3200
JPWQ200-250-35-3200-45
200
250
35
1450
45
3200
JPWQ200-400-30-3200-55
200
400
30
1450
55
3200
JPWQ250-600-9-3200-30
250
600
9
960
30
3200
JPWQ250-600-12-3200-37
250
600
12
1450
37
3200
JPWQ250-420-22-3200-45
250
420
22
960
45
3200
JPWQ250-600-15-3200-45
250
600
15
1450
45
3200
JPWQ250-600-20-3500-55
250
600
20
1450
55
3500
JPWQ250-600-25-3500-75
250
600
25
1450
75
3500
JPWQ250-700-11-3200-37
250
700
11
960
37
3200
JPWQ300-800-12-3800-45
300
800
12
960
45
3800
JPWQ300-480-15-3800-45
300
480
15
960
45
3800
JPWQ300-400-20-3800-45
300
400
20
960
45
3800
JPWQ300-600-20-3800-55
300
600
20
960
55
3800
JPWQ300-800-20-3800-75
300
800
20
960
75
3800
JPWQ300-950-20-3800-90
300
950
20
960
90
3800
JPWQ300-950-24-3800-110
300
950
24
960
110
3800

六、JPWQ型不锈钢自动搅匀排污泵结构特点说明及结构图:

JPWQ型不锈钢自动搅匀排污泵结构特点说明

1

采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。

2

自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。

3

隔板将底座一分为二,搅拌与进水互不影响。

4

机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。

5

副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。

6

泵连线腔内没有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护,本公司可配全自动安全保护控制柜。

7

电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施绝对的保护。

8

油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号由控制系统对水泵实施保护。

9

JPWQ带内循环冷却系统,能保证水泵在水池最低水位正常工作。

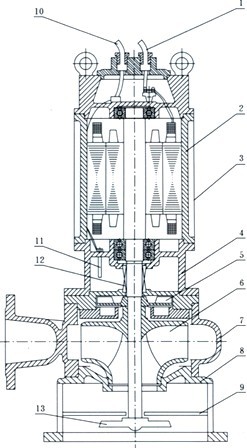

JPWQ型不锈钢自动搅匀排污泵结构图

七、 JPWQ型不锈钢自动搅匀排污泵注意事项:

(1)检查电缆有无破损、折断等。如有损伤须及时更换,以免漏电;电缆应与电流相匹配。
(2)电压不稳定,超过额定电压的±10%时,不得启动。
(3)必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
(4)电泵潜入水中时,应垂直起吊,严禁将排污泵倒放在液体中,不用是将泵清洗干净,防止叶轮腐蚀。
(5)禁止将电缆作为起吊绳使用,承受重物。
(6)检查转子运转方向,从上向下看应为顺时针方向旋转。
(7)移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
(8)严禁电机缺相运转,如发现保险丝熔断,应检查原因后方可继续使用,不得更换粗保险丝继续运行。
(9)未配全自动保护柜的泵,应有专人管理,如发现有不正常现象应立即停机检查,排除故障。
(10)电泵在规定的工作介质条件下正常运行半年后,应检查油室密封状况,如油室中的油呈乳状或有水沉淀, 应及时更换10~20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
(11)用户应根据实际使用的工况选择合适的流量扬程,以达到最佳使用效果,用户选择合适的流量,防止电机超电流。
(12)电泵应有专人管理与使用,并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。
(13)每次使用特别是用于较稠较粘的介质后,应将电泵放入清水中运行数分钟,防止泵内留沉积物,保证电泵的清洁。
(14)电泵拆卸、维修后、机壳组件必须经0.2MPa气压试验检验,确保电机和油室密封可靠 。

八、JPWQ型不锈钢自动搅匀排污泵故障原因及解决方法:

故障现象

原因分析

排除方法

不能启动与运转

电压太低

调节电压或电压正常时工作

叶轮被杂物卡住

清除杂物

螺帽或平键损坏致使叶轮打滑

更换损坏零件

超负荷

转子部件卡滞或过流部件被异物卡住

重新装配、清除异物

轴承损坏、轴变形

更换轴承、校正轴

流量不足

吸入口或输出管被阻

清除杂物,保证畅通

电机转速低于额定转速

提高转速

叶轮打坏

更换叶轮

扬程过高

降低扬程

旋向相反

改换转向

介质太稠或供应量不畅通

冲稀介质,增大供应量

噪声与振动

叶轮与泵体有磨擦

检查泵的装配并进行调整

轴承损坏或少油

更换轴承或加油

螺帽松动

更换螺帽

泵体中有杂物

清除杂物

吸入口有空气渗入

控制最低水位
