当前位置:首页--排污泵系列产品--PW型离心式排污泵
PW型离心式排污泵
一、PW型离心式排污泵概述:

PW、PWF型离心式排污泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向,泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式,泵与电机安装在共同底盘上,通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠(材质、铸铁、不锈钢)。

二、PW型离心式排污泵的型号意义:
PW型离心式排污泵的型号
三、PW型离心式排污泵的工作条件:

流量:36-180m3/h;
扬程:8.5-48.5m;
电机功率:4-30KW;
转速:960-2950r/min;
口径:φ65-φ100;
介质温度:≤100℃。

四、PW型离心式排污泵用途:

1、PW型普通离心式排污泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质,介质温度不超过100℃。
2、PWF型耐腐蚀离心式排污泵可输送带有酸性、碱性或其他腐蚀性的污水,广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造,介质温度不高于100℃。

五、PW型离心式排污泵结构说明:
PW型离心式排污泵结构
1 泵盖 10 油标
2 泵体 11 轴承箱
3 叶轮 12 轴承盖
4 轴封体 13 平键
5 轴封盒 14 弹性圈
6 垫圈 15
7 轴套(4PW无) 16 螺母
8 油封 17 垫圈
9 轴套 18 密封环

六、PW型离心式排污泵性能参数表:
序号 型    号 流量 扬程
m
转速
r/min
功率(kW)
m3/h L/s 轴功率 功率
1 50PW-6550PWF-65 14.5 4 16 1440 2.47 4
2 50PW-6550PWF-65 25 6.94 32 2900 3.35 4
3 80PW-10080PWF-100 56 15.5 13.5 1440 4.1 5.5
4 80PW-10080PWF-100 90 25 26 2900 7 11
5 100PW-125100PWF-125 100 27.8 12.5 1440 5.7 7.5
6 21/2PW 60 16.6 9.5 1440 2.5 4
7 21/2PW 90 25 26 2920 11 15
8 21/2PW 90 25 43 2940 17 22
9 4PW 100 27.8 11 960 4.7 7.5
10 4PW 160 44.4 25.5 1460 18 30
11 6PW 300 83.3 14 980 17 30
12 6PW 350 97 27 1450 42 55
13 8PW 500 139 13 730 29 45
14 8PW 550 153 25 980 59.5 75
15 10PW 800 222 13.5 730 40.2 75
16 10PW 1000 278 25 980 92 132

七、PW型离心式排污泵安装尺寸图及尺寸:

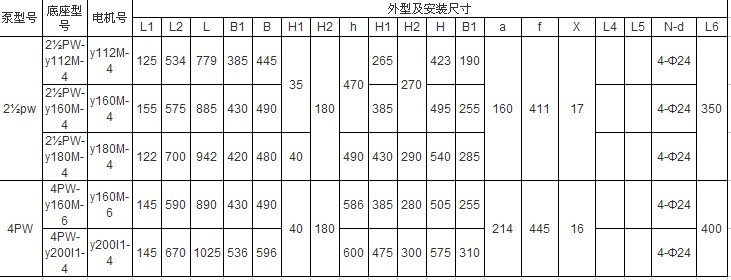

PW型离心式排污泵安装尺寸图
PW型离心式排污泵安装尺寸

八、PW型离心式排污泵安装:

1) 清除底座油戚及污垢,把底座放在地基上。
2) 用水平仪检查底座水平,允许用锲铁找平。
3) 用水泥浇灌底座和地脚螺栓孔眼。
4) 水泥干涸后,检查底座和地脚螺栓是否松动,合适后拧紧螺母,重新检查水平。
5) 清理底座的支持平面及水泵和电机脚平面,然后把泵与电机装上底座。
6) 检查水平与电机中心是否一致,不一致可用薄铁片调整使其同心(薄铁片不得多于3片),联轴器间应留有2-3mm间隙。
测量联轴器外园上、下、左、右其差值不得超过0.1mm,两联轴器端面间咪在园周上最大与最小间隙差不得超过0.3mm。

九、PW型离心式排污泵装配与拆卸:

先检查各另、部件有无存在影响装配的缺陷,然后将其擦洗干净后,方可进行装配。
1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。
2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。
3、先将轴承装入轴两端,一起装入轴承箱,然后装上轴承压盖。
4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧,然后装上泵体和泵盖。
拆卸与装配须序相反。

十、PW型离心式排污泵注意事项:

1) 泵进出口水管应设支承,不得以泵体作支承:
2) 出口水管路应装设闸阀;
在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。

十一、PW型离心式排污泵起动、停止和运转:

1、起动
1)检查轴承箱内是否已加油、油位是否正常油位线。
2)检查电机旋转方向是否与泵的旋转方向一致。
3)关闭吐出口闸阀及压力表旋塞,同时经泵体上部螺孔,向泵的吸水管内灌水。
4)启动电机、并打开压力表旋塞。
5)待水泵达正常转速工作、压力表显示相应压力时,打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。
2、停止
1) 先慢慢关闭出水管路闸阀,然后切断电源。
2) 若遇冰冻季节,停机后,打开泵体下部的四方螺塞,放空存水,以免冻裂。
3) 若长期不用,则各部件应拆开擦净,并在滑动面涂上防锈油,妥善保存。
3、运转
1) 在泵运转过程中,必须注意观察仪表、轴承发热情况,填料漏水及泵的振动、杂音等情况是否正常,如发现异常应及时处理。
2) 轴承最高温度不得超过75℃。
3) 轴承油应保持在正常油位线,不能过高或过低,过低应及时加油。
4) 密封环与叶轮的配合间隙,大于以下规定值时应更换新的密封环。
吸水口直径≤100mm时,直径方向总间隙≥1.5mm。
吸水口直径>100mm时,直径方向总间咪≥2mm。


十二、PW型离心式排污泵常见故障、原因及解决方法:
故障 原因 解决方法
1、水泵不吸水,压力表及真空表指针剧烈跳动。 注入水泵的水不够,进水管路漏气。 继续注水、设法堵塞漏气处。
2、流量减少或扬程下降。 1)水泵或进出水管阻塞。2)密封环或叶轮磨损严重。3)转速低于规定值。 1)清洗泵或管路。2)更换损坏的另件。3)调整至额定转速。
3、水泵轴功率过大 1)流量超过使用范围2)发生机械摩擦。 1)调整流量在规定范围内运行。2)检查磨损原因加以消除。
4、水泵内部声音反常,水泵吸不上水或泵振动。 1)泵吸水高度太高,吸水管阻力过大或流量水太大。2)吸水管路漏气。3)泵与电机轴不同心。4)有些部件螺钉松动。 1)降低吸水髙度,减少吸水管路阻力,或调整出水闬阀以减少流量。2)消除漏气。3)调整果与电机轴同心。4)拧紧螺钉。
5、轴承过热。 1)润滑油过多或不足,或变质。2)泵轴与电机轴不同心。 1)加油或换油。2)调整泵与电机轴同心。
