| 一、NL型污水泥浆泵的概述： |
NL型污水泥浆泵是排污泵的一种，主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。
叶轮为三片单园弦弯叶，选用半封闭叶轮，并采用可锻铸铁、所以强度高，耐腐蚀；加工方便，通过性好，效率高。
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。
NL型污水泥浆泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需弓I水，旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。 |

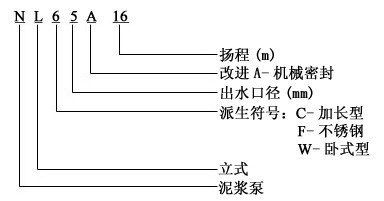

二、NL型污水泥浆泵型号说明： |
 |
| 三、NL型污水泥浆泵用途： |
1、NL型污水泥浆泵使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。
2、若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。
3、养鱼用作带水清塘、鱼池增氧等。 |
四、NL型污水泥浆泵的性能参数表： |
| 型号 |
转速
r/min |
流量
m3/h |
扬程
m |
效率
% |
电机功率
KW |
立式泵全长
mm |
机泵重量
kg |
NL50-8
NL50A-8 |
1450 |
20-30 |
8-9 |
42 |
1.5 |
1310 |
63 |
NL50-12
NL50A-12 |
1450 |
25-38 |
12-14 |
41 |
3 |
1310 |
80 |
NL76-9
NL76A-9 |
1450 |
50-70 |
9-10 |
42 |
3 |
1350 |
90 |
NL65-16
NL65A-16 |
1450 |
50-60 |
15-18 |
42 |
5.5 |
1430 |
152 |
NL80-12
NL80A-12 |
1450 |
80-120 |
11-13 |
56 |
7.5 |
1430 |
145 |
NL100-16
NL100A-16 |
1450 |
80-100 |
15-17 |
61 |
15 |
1510 |
270 |
NL150-12
NL150A-12 |
1450 |
100-150 |
11-13 |
66 |
18.5 |
1690 |
350 |
NL150-16
NL150A-16 |
1450 |
120-180 |
15-20 |
68 |
22 |
1690 |
370 |
|
五、NL型污水泥浆泵结构说明： |
 |
| 序号 |
型式/另件名称 |
NL,NLF,NW |
| 编号 |
数量 |
备注 |
| 1 |
网罩 |
1 |
1 |
|
| 2 |
叶轮螺母 |
2 |
1 |
|
| 3 |
叶轮 |
3 |
1 |
|
| 4 |
泵壳 |
4 |
1 |
|
| 5 |
泵座 |
5 |
1 |
|
| 6 |
0型圈 |
6 |
1 |
改进型用机械密封 |
| 7 |
油封 |
7 |
4 |
改进型用机械密封 |
| 8 |
轴套 |
8 |
1 |
改进型用机械密封 |
| 9 |
出水弯头 |
9 |
1 |
|
| 10 |
泵轴 |
10 |
1 |
|
| 11 |
轴承 |
11 |
2 |
|
| 12 |
从动联轴器 |
12 |
1 |
|
| 13 |
主动联轴器 |
13 |
1 |
|
| 14 |
联接筒 |
14 |
1 |
|
| 15 |
轴承座 |
15 |
2 |
|
| 16 |
联接轴 |
16 |
1 |
|
| 17 |
支撑筒 |
17 |
2 |
|
| 18 |
轴承盖 |
18 |
1 |
|
| 19 |
从动联轴器 |
19 |
1 |
|
| 20 |
电机座 |
20 |
1 |
|
| 21 |
电机座C |
21 |
1 |
带固定板用 |
| 22 |
主动联轴器 |
22 |
1 |
|
| 23 |
电动机 |
23 |
1 |
|
| 24 |
弹性块 |
24 |
1 |
|
|
|
| 六、NL型污水泥浆泵的泵长说明： |
| 型号长度 |
NL150-12NL150A-12NL150-16NL150A-16 |
NL50-8NL50A-8NL50-12NL50A-12NL76-9NL76A-9 |
NL65-16NL165A-16NL80-12NL80A-12 |
NL100-16NL100A-16 |
| 泵长度L(毫米) |
650 |
470 |
710 |
710 |
| 1300 |
1120 |
1190 |
1190 |
| |
1620 |
1910 |
1940 |
| / |
2120 |
2410 |
2440 |
| / |
2620 |
3130 |
3190 |
| / |
3120 |
3630 |
3690 |
| / |
3620 |
4350 |
4440 |
| / |
4120 |
4850 |
4940 |
| / |
4620 |
5570 |
5690 |
| / |
5120 |
6070 |
6190 |
| / |
3620 |
/ |
/ |
|
七、NL型污水泥浆泵安装说明图： |
 |
| 八、NL型污水泥浆泵的安装尺寸图及安装尺寸： |
 |
| 型号/代号 |
L |
L1 |
L2 |
L3 |
B |
B1 |
d |
d1 |
4-d2 |
4-R |
δ |
| NL25-10 |
180 |
120 |
350 |
400 |
280 |
330 |
72 |
40 |
13 |
25 |
6 |
| NL50-8 |
255 |
230 |
590 |
650 |
490 |
550 |
215 |
70 |
18 |
30 |
8 |
NL80-9
NL50-12
NL76-9 |
255 |
230 |
590 |
650 |
490 |
550 |
258 |
80
70
70 |
18 |
30 |
10 |
NL65-16
NL80-12
NL50-24 |
255 |
285 |
690 |
750 |
590 |
650 |
175 |
70
110
70 |
18 |
30 |
12 |
NL100-16
NL100A-16 |
380 |
350 |
920 |
1000 |
820 |
900 |
226 |
115
70 |
18 |
40 |
14 |
|
九、NL型污水泥浆泵的拆卸与安装： |
(一)、NL型污水泥浆泵拆卸
1、拆卸电钭或面定板，出水管。
2、拆卸蜗壳和叶轮蝶每，轻擴叶轮背面，拆键叶轮。
3、拆凼从动半联轴器，再拆卸键、然后把电机座拆卸，与支撑筒分离。
4、拆卸泵座与支撑筒螺栓，使其分幵。
5、从轴上拆卸轴套与轴承。
(二)、NL型污水泥浆泵安装
1、对所有零件进行检査是否有缺损，所有纸垫两面都要涂一层簿黄油，在轴承内加上三分之二黄油。
2、骨架油封必须注满黄油后放入泵座，再装上轴承。
3、轴套内装上0型密封圈后涂上黄油。
4、把承装在电机座上，放上纸垫，挡油圈，装上轴与支撑筒用螺钉固定。
5、放上纸垫，装上轴承、轴套、键、泵座和叶轮，旋紧叶轮螺母后用手旋转叶轮，转动灵活即可。
6、放上纸垫装上泵壳，用螺钉固定并装上滤网。然后再用手拔动叶轮，转动灵活即可。
7、泵轴上装上键和从动联轴器，在电机轴上装上键与主动联轴器，然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。 |
十、NL型污水泥浆泵的故障产生原因及排除方法： |
| 流里不足 |
1、吸口被阻，泥潭粪坑欠深，泵吸不到泥粪。
2、输泥管被阻。
3、电机转速低于额定转速。
4、叶轮打坏。
5、扬程过高，输送过远。
6、旅向相反。
7、泄漏较大。
8、叶轮上绕有杂物。
9、介质太稠或供应量不路。 |
1、排除吸口阻档物，移动泵，使蜗壳全部埋入泥浆粪水中。
2、检査管道，取出阻档物。
3、提高电机转速。
4、调换叶轮。
5、减少扬程，缩短输送距离。
6、改换电机旋向。
7、检查泄漏原因，并更换引起泄漏的另件。
8、排除杂物。
9、冲稀介质，增大供应量。 |
| 噪声与震动 |
1、叶轮与蜗壳磨擦。
2、轴承已损坏或少油。
3、泵轴与电机不同心，轴弯曲。4、螺帽有松动。
5、蜗壳中有杂物。
6、工作液中有硬物。
7、吸口有空气渗入。
8、汲送液体温度过高。 |
1、检查泵的装配并调整之。
2、调换轴承或加油。
3、调同心，校正轴。
4、拧紧螺帽。
5、排除杂物。
6、控制进泵杂物尺度，加密滤网。
7、深埋蜗壳。
8、降低液体温度。 |
|
