YW型立式无堵塞液下排污泵
一、YW型立式无堵塞液下排污泵简介:

YW型立式无堵塞液下排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

YW型立式无堵塞液下排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

YW型立式无堵塞液下排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

二、YW型立式无堵塞液下排污泵型号说明:

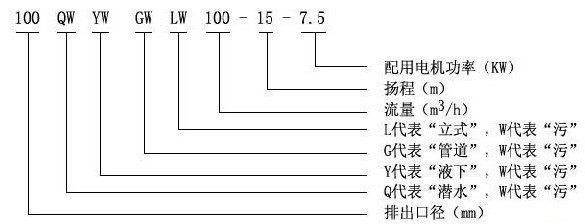

YW型立式无堵塞液下排污泵型号说明

三、YW型立式无堵塞液下排污泵使用条件:

1、泵的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米。
2、介质温度不超过60℃,介质重度为1~1.3kg/dm3。
3、铸铁材质的使用范围这PH5~9。
4、不锈钢材质可使用一般腐蚀性介质。
5、使用环境海拔高度不超过1000米,超过以上条件时,应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。


四、YW型立式无堵塞液下排污泵产品特点:

1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4、泵结构紧凑,体积小,移动方便,安装简单。
5、可配备液位自动控制柜,根据所需的液位变化,自动控制泵的起停,无需专人看管,使用极为方便。
6、泵为立式结构,工作时泵体浸在液体中因而很容易起动,不存在排气抽空问题,同时具有无泄漏等特点,液下深度可达7米。
7、接轴结构先进可靠,泵与电机采用连轴器联结,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系数。
8、泵有单管安装和双管安装两种,支承件有圆盘和方盘安装,适合不同需要。

五、YW型立式无堵塞液下排污泵结构图:

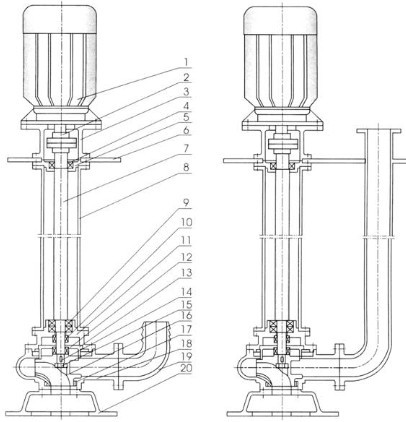

结构图
1 电机 11 油室
2 联轴器 12 机械密封
3 电机座 13 后盖板
4 上轴承 14
5 上轴承座 15 叶轮螺母
6 安装盘 16 叶轮
7 加长轴 17 密封环
8 支撑管 18 泵体
9 下轴承 19 出水管
10 上机械密封 20 底盘
六、YW型立式无堵塞液下排污泵的性能参数表:
型  号 口 径
(mm)
流 量
(m3/h)
扬 程
(m)
功 率
(kw)
转 速
(r/min)
效 率
(%)
YW25-8-22-1.1 25 8 22 1.1 2825 38.5
YW32-12-15-1.1 32 12 15 1.1 2825 40
YW40-15-15-1.5 40 15 15 1.5 2840 45.1
YW40-15-30-2.2 40 15 30 2.2 2840 48
YW50-20-7-0.75 50 20 7 0.75 1390 54
YW50-10-10-0.75 50 10 10 0.75 1390 56
YW50-20-15-1.5 50 20 15 1.5 2840 55
YW50-15-25-2.2 50 15 25 2.2 2840 56
YW50-18-30-3 50 18 30 3 2880 58
YW50-25-32-5.5 50 25 32 5.5 2900 53
YW50-20-40-7.5 50 20 40 7.5 2900 55
YW65-25-15-2.2 65 25 15 2.2 2840 52
YW65-37-13-3 65 37 13 3 2880 55
YW65-25-30-4 65 25 30 4 2890 58
YW65-30-40-7.5 65 30 40 7.5 2900 56
YW65-35-50-11 65 35 50 11 2930 60
YW65-35-60-15 65 35 60 15 2930 63
YW80-40-7-2.2 80 40 7 2.2 1420 52
YW80-43-13-3 80 43 13 3 2880 50
YW80-40-15-4 80 40 15 4 2890 57
YW80-65-25-7.5 80 65 25 7.5 2900 56
YW100-80-10-4 100 80 10 4 1440 62
YW100-110-10-5.5 100 110 10 5.5 1440 66
YW100-100-15-7.5 100 100 15 7.5 1440 67
YW100-85-20-7.5 100 85 20 7.5 1440 68
YW100-100-25-11 100 100 25 11 1460 65
YW100-100-30-15 100 100 30 15 1460 66
YW100-100-35-18.5 100 100 35 18.5 1470 65
YW125-130-15-11 125 130 15 11 1460 62
YW120-130-20-15 125 130 20 15 1460 63
YW150-145-9-7.5 150 145 9 7.5 1440 63
YW150-180-15-15 150 180 15 15 1460 65
YW150-180-20-18.5 150 180 20 18.5 1470 75
YW150-180-25-22 150 180 25 22 1470 76
YW150-130-30-22 150 130 30 22 1470 75
YW150-180-30-30 150 180 30 30 1470 73
YW150-200-30-37 150 200 30 37 1480 70
YW200-300-7-11 200 300 7 11 970 73
YW200-250-11-15 200 250 11 15 970 74
YW200-400-10-22 200 400 10 22 1470 76
YW200-400-13-30 200 400 13 30 1470 73
YW200-250-15-18.5 200 250 15 18.5 1470 72
YW200-300-15-22 200 300 15 22 1470 73
YW200-250-22-30 200 250 22 30 1470 71
YW200-350-25-37 200 350 25 37 1980 75
YW200-400-30-55 200 400 30 55 1480 70
YW250-600-9-30 250 600 9 30 980 74
YW250-600-12-37 250 600 12 37 1480 78
YW250-600-15-45 250 600 15 45 1480 75
YW250-600-20-55 250 600 20 55 1480 73
YW250-600-25-75 250 600 25 75 1480 73
YW300-800-12-45 300 800 12 45 980 76
YW300-500-15-45 300 500 15 45 980 70
YW300-800-15-55 300 800 15 55 980 73
YW300-600-20-55 300 600 20 55 980 75
YW300-800-20-75 300 800 20 75 980 78
YW300-950-20-90 300 950 20 90 980 80
YW300-1000-25-110 300 1000 25 110 980 82
YW350-1100-10-55 350 1100 10 55 980 84.5
YW350-1500-15-90 350 1500 15 90 980 82.5
YW350-1200-18-90 350 1200 18 90 980 83.1
YW350-1100-28-132 350 1100 28 132 740 83.2
YW350-1000-36-160 350 1000 36 160 740 78.5
YW400-1500-10-75 400 1500 10 75 980 82.1
YW400-2000-15-132 400 2000 15 132 740 85.5
YW400-1700-22-160 400 1700 22 160 740 82.1
YW400-1500-26-160 400 1500 26 160 740 83.5
YW400-1700-30-200 400 1700 30 200 740 83.5
YW400-1800-32-250 400 1800 32 250 740 82.1
YW500-2500-10-110 500 2500 10 110 740 82
YW500-2600-15-160 500 2600 15 160 740 83
YW500-2400-22-220 500 2400 22 220 740 84
YW500-2600-24-250 500 2600 24 250 740 82


七、YW型立式无堵塞液下排污泵的性能曲线图:

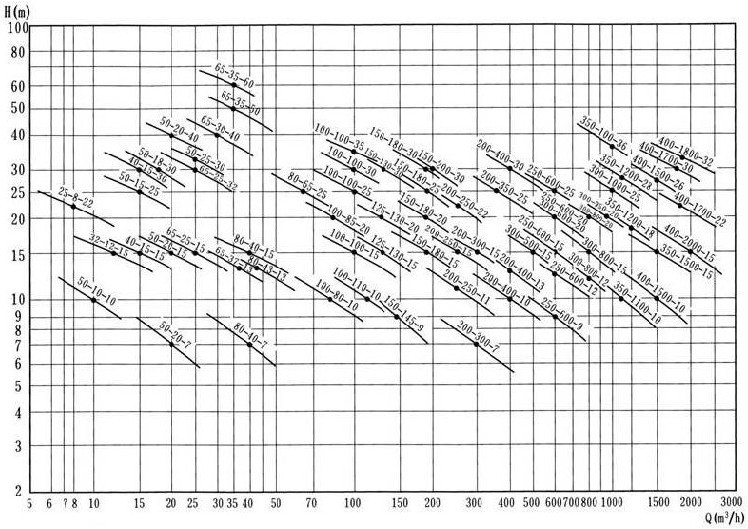

YW型立式无堵塞液下排污泵的性能曲线图
八、YW型立式无堵塞液下排污泵的安装尺寸图:

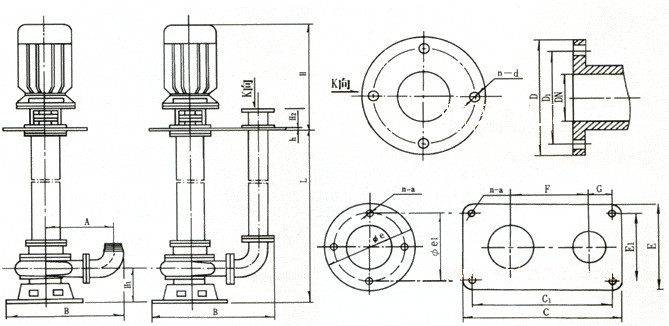

YW型立式无堵塞液下排污泵的安装尺寸图
序号 型号 DN D1 D n-φd B H1 L h H2 H A C×E C1×E1 F G n-φa φe φe1
1 50-20-7-0.75 50 110 140 4-φ14 470 180 1~5 14 80 400 200 500×320 465×285 225 110 4-φ14 360 325
2 50-10-10-0.75 50 110 140 4-φ14 340 132 1~5 14 80 400 200 500×320 465×285 225 110 4-φ14 360 325
3 50-20-15-1.5 50 110 140 4-φ14 405 135 1~5 14 80 415 220 500×360 465×325 245 70 4-φ14 360 325
4 50-15-25-2.2 50 110 140 4-φ14 470 180 1~5 14 80 490 260 580×380 540×340 285 88 4-φ14 380 340
5 50-18-30-3 50 110 140 4-φ14 470 180 1~5 14 80 510 260 580×380 540×340 285 88 4-φ14 380 340
6 50-25-32-5.5 50 110 140 4-φ14 470 180 1~5 14 80 510 260 580×380 540×340 285 88 4-φ14 380 340
7 50-20-40-7.5 50 110 140 4-φ14 440 143 1~5 14 80 415 250 550×360 515×325 285 90 4-φ14 360 325
8 65-25-15-2.2 65 130 160 4-φ14 440 143 1~5 14 80 415 250 550×360 515×325 285 95 4-φ14 360 325
9 65-37-13-3 65 130 160 4-φ14 440 143 1~5 14 80 490 270 550×360 515×325 285 95 4-φ14 360 325
10 65-25-30-4 65 130 160 4-φ14 505 180 1~5 16 80 580 290 580×380 540×340 305 88 4-φ18 380 340
11 65-30-40-7.5 65 130 160 4-φ14 505 180 1~5 16 80 580 290 580×380 540×340 305 88 4-φ14 380 340
12 65-35-50-11 65 130 160 4-φ14 470 143 1~5 16 80 415 285 550×360 515×325 290 95 4-φ14 380 340
13 65-35-60-15 65 130 160 4-φ14 470 143 1~5 14 100 415 285 550×360 540×340 290 95 4-φ18 380 340
14 80-40-7-2.2 80 150 190 4-φ18 470 143 1~5 14 100 415 285 550×360 515×325 290 95 4-φ14 360 325
15 80-43-13-3 80 150 190 4-φ18 470 143 1~5 14 100 510 285 550×360 515×325 290 95 4-φ14 360 325
16 80-40-15-4 80 150 190 4-φ18 470 143 1~5 14 100 510 285 550×360 515×325 290 95 4-φ14 360 325
17 80-65-25-7.5 80 150 190 4-φ18 550 180 1~5 14 100 510 340 620×380 580×340 345 85 4-φ14 380 340
18 100-80-10-4 100 170 210 4-φ18 550 180 1~7 16 100 580 410 800×480 760×440 430 120 4-φ18 480 440
19 100-110-10-5.5 100 170 210 4-φ18 690 185 1~7 16 100 580 410 800×480 760×440 430 120 4-φ18 480 440
20 100-100-15-7.5 100 170 210 4-φ18 690 185 1~7 16 100 580 410 800×480 760×440 430 120 4-φ18 480 440
21 100-85-20-7.5 100 170 210 4-φ18 815 230 1~7 18 100 790 490 900×560 860×520 510 120 4-φ18 560 520
22 100-100-25-11 100 170 210 4-φ18 690 185 1~7 16 100 620 410 800×480 760×440 430 120 4-φ18 480 440
23 100-100-30-15 100 170 210 4-φ18 690 185 1~7 16 100 620 410 800×480 760×440 430 120 4-φ18 480 440
24 100-100-35-18.5 100 170 210 4-φ18 815 230 1~7 18 100 790 490 900×560 860×520 510 120 4-φ18 560 520
25 150-145-9-7.5 150 225 265 8-φ18 775 215 1~7 16 140 620 465 850×360 810×320 495 160 4-φ18 360 320
26 150-150-15-15 150 225 265 8-φ18 770 210 1~7 18 140 750 465 900×560 860×520 495 125 4-φ18 560 520
27 150-150-20-18.5 150 225 265 8-φ18 920 270 1~7 20 140 810 565 1000×600 950×550 595 125 4-φ23 600 550
28 150-150-25-22 150 225 265 8-φ18 920 270 1~7 20 140 850 565 1000×600 950×550 595 125 4-φ23 600 550
29 150-130-30-22 150 225 265 8-φ18 920 270 1~7 20 140 850 545 1000×660 950×550 595 125 4-φ23 660 610
30 150-150-30-30 150 225 265 8-φ18 900 290 1~7 20 140 850 565 1000×600 950×610 570 125 4-φ23 600 550
31 150-200-30-37 150 225 265 8-φ18 900 290 1~7 20 140 850 545 1000×660 950×610 570 125 4-φ23 660 610
32 200-300-7-11 200 295 335 8-φ18 1010 270 1~7 18 200 750 580 1150×650 1150×600 690 150 4-φ18 650 600
33 200-250-11-15 200 295 335 8-φ18 1010 270 1~7 18 200 790 580 1150×550 1100×500 680 180 4-φ18 550 500
34 200-400-10-22 200 295 335 8-φ18 1000 290 1~7 20 200 850 580 1150×550 1100×500 680 180 4-φ23 550 500
35 200-400-13-30 200 295 335 8-φ18 1000 290 1~7 22 200 850 580 1150×550 1100×500 680 180 4-φ23 550 500
36 200-250-15-18.5 200 295 335 8-φ18 1010 270 1~7 18 200 790 580 1150×550 1100×500 680 180 4-φ18 550 500
37 200-300-15-22 200 295 335 8-φ18 1045 270 1~7 20 200 810 590 1150×650 1100×600 680 180 4-φ23 650 600
38 200-250-22-30 200 295 335 8-φ18 1045 300 1~7 22 200 950 590 1150×650 1100×600 690 150 6-φ18 650 600
39 200-350-25-37 200 295 335 8-φ18 1150 300 1~7 22 200 980 630 1400×700 1350×650 750 180 6-φ23 700 650
40 200-400-30-55 200 295 335 8-φ18 1150 300 1~7 22 200 1005 630 1400×700 1350×650 750 180 6-φ23 700 650
41 250-600-9-30 250 350 390 12-φ18 1000 290 1~7 22 250 950 640 1400×650 1350×600 750 200 6-φ23 650 600
42 250-600-12-37 250 350 390 12-φ18 1165 300 1~7 22 250 980 735 1400×700 1350×650 800 200 6-φ23 700 650
43 250-600-15-45 250 350 390 12-φ18 1165 300 1~7 22 250 1005 735 1400×700 1350×650 800 200 6-φ23 700 650
44 250-600-20-55 250 350 390 12-φ18 1165 300 1~7 22 250 1005 735 1400×700 1350×650 800 200 6-φ23 700 650
45 250-600-25-75 250 350 390 12-φ18 1165 300 1~7 22 250 1010 750 1400×700 1350×650 800 200 6-φ23 700 650

九、YW型立式无堵塞液下排污泵使用注意事项:

1.泵使用前应仔细检査泵和电机有无损伤.检査紧固件紧固情况。
2.盘动泵检査有无磨擦声.同时检査泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm
3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
4.水泵在无特殊情况必须配备全自动水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行.
5.不得将水泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%).最好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机

十、YW型立式无堵塞液下排污泵的维护保养:

1.水泵应有专人管理与使用.并定期检査水泵的电路和水泵工作是否正常。
2.每次使用特别是用于较稠较粘的浆液后.应将水泵放在消水中运转数分钟.防止泵内留下沉积物.保证水泵的淸洁。
3.在常规状态下.泵每使用300-500小时后应加注或更换油室中机油(10-30#机油).使机械密封保持良好的润滑状态.提高机械密封的使用寿命。
4.叶轮和泵体之间的密封环具有密封功能.如密封环损坏将直接影响泵的性能.必要时应更换。


十一、YW型立式无堵塞液下排污泵的常见故障、原因分析及排除方法:
故障现象 原因分析 排除方法
流量不足或不出水 1.叶轮旋转错误2.阀门是否打幵和完好3.管道叶轮被堵4.转速过低5.扬程过高6.抽送介质密度较大和精度较高7.密封圈损坏(口环处) 1.调整叶轮旋转方向2.检査、维修、排除3.清理杂物4.检查电器设备及电路5.改泵或降低扬程6.用水冲稀降低浓度和粘度7.更换
运行不稳定或泵不能启动 1.叶轮不平衡2.轴承损坏3.缺相4.叶轮卡住 1.送制造厂调换或校正2.更换3.检査电路进行修复4.排除杂物
电流过大 1.工作电压低2.管道叶轮受阻3.使用扬程过低4.抽送液体的高度或粘度较高 1.调整工作电压2.清理管道、叶轮堵物3.减少流量.提高扬程4.改变密度或粘度
泵有杂音或振动 1.泵轴、电机轴不同心2.介质中有气体3.腐蚀使泵轴不平衡4.传动装置处嫘栓松动5.泵轴弯曲 1.调整2.降温或压3.更换4.紧固5.校直或换
